适用范围

该装置是适用于35KV以下电压等级中性点不接地、经消弧线圈接地或经小电阻接地配电网络、变电站的微机型产品。提供对输电线路和变压器、电容器、电动机等主设备的保护、控制、测量及监视功能。装置采用单元化的设计使其能方便地配备于一次开关设备，也可集中组屏和分布式安装。通过规范的现场总线接口，支持多个节点协同工作，实现系统级管理和综合信息共享。

本系列装置采用元件-工程-用户 三级可编程模式、现场可编程技术（ISP），具备适用于电力系统的PLC功能，在替代传统方法的基础上可实现其无法完成的二次方案。因此，本装置符合此方面技术的发展方向，是构成变、配电自动化系统的理想基础设备。

主要特点

采用高性能数子信号处理器德州仪器DSP。具有高速运算能力和实时信号处理等优质特性。硬件设计精炼，配备工业级元件，保障装置稳定可靠运行。

特有的元件级-工程级-用户级三级编程模式，可提供多达31×7中的保护元件，元件类型，元件参数等现场/远方可设定。开关量输入、继电器输出可编程，方便实现与其他设备的联锁/闭锁和配合。

高速、高精度交流信号测量，采样频率1600HZ。在毫秒级完成多个交流信号FFT计算，测量数值有数字化校正，能有效抑制噪声与偏移。

强大的矢量化计算方法，基于12 路的外部模拟两通道；可得到多种派生交流信号特征，包括正、负、零序，功率等。

每周波32点密度的故障录波用于记录故障时的电流和电压波形，故障录波的启动元件可选。

能够连续记录30次事件，具有故障时间、故障类型、故障峰值的保护动作全事件记录，且掉电保持，便于故障查询和分析。

表贴工艺，多层板布线。主要信号回路配有电磁干扰吸收元件，装置具备了优良的电磁兼容特性，适用于恶劣的电磁环境。

CAN、RS485通信接口。

控制面板

该装置配置高稳定性工业级液晶，高对比蓝底白字的图形液晶显示。

全中文菜单驱动，可显示测量数据、开关状态、实时数据、事件记录、保护定值等系统参数。

高亮度指示灯用于表示运行、合位、分位、故障、报警。

面板操作采用通用式7键，可用于选取屏幕菜单、切换画面和数据整定，简洁方便，易于掌握。面板操作时不会对系统运行产生任何影响，定值修改有密码保护。

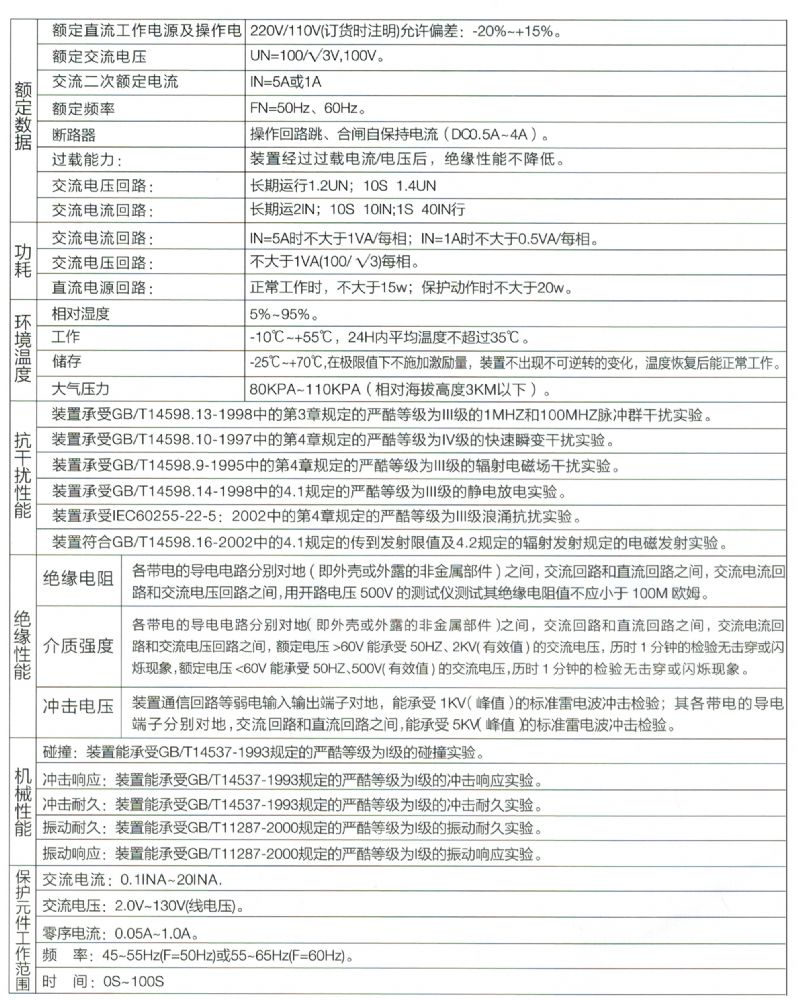

技术参数
