DYP9200系列变压器保护测控装置适用于110KV以下的变压器的保护、测控及装置。

1、主要功能

1.1 保护功能

·速断                 ·极端反时限

·限时速断             ·零序电源

·过流                 ·零序电压

·过压                　　　　　　　　 ·非电量（重瓦斯轻瓦斯 高温 超温）

·欠压                 ·差动保护、二次谐波比率制动保护

·极端反时限

 1.2 测控功能

·遥信：12路外部开关量遥信输入。

·遥测：4路电压，6路电流，有功、无功、功率因数、频率。

·遥控：断路器遥控分闸、合闸接点输出。

1.3 通讯功能

装置具有RS485、以太网通讯接口，可以与厂站自动化系统及智能设备连接通讯。

2、保护功能

2.1 相间过流保护

相间过流保护配置了速断、限时速断、过流保护。

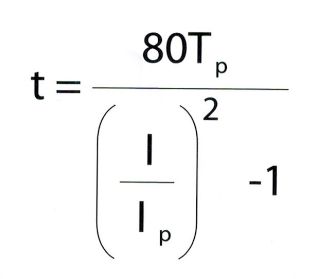

2.2 极端反时限

本装置提供了一种反时限方式（依据IEC225-4标准）。
