1.概述

DYP-710MRC中文液晶智能型电动机保护控制器 用于AC380V、AC660V低压系统，作为低压异步电动机和增安型电动机的保护、监测和控制的新一代智能化综合装置。除了先进的电动机保护、监控功能，还提供了设备运行和故障的记录以及额定参数等重要信息，并且采用现场总线方式结构，为现代化的设备管理带来很大的便利；广泛用于石油、化工、电力、冶金、煤炭、轻工、纺织等行业。

符合标准：GB3836.3-2000、GB14048.4-2003、IEC255

2.特点

●高清晰度宽温液晶显示，全中文菜单显示,方便用户操作

●功能高度集成化,集保护、测量、监视、控制、通信等多种功能于一体。

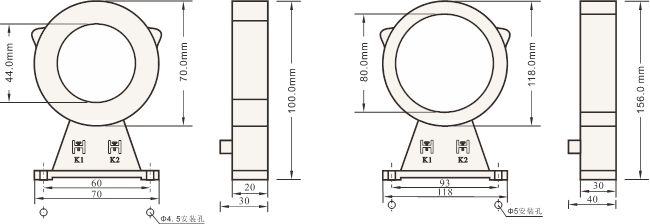

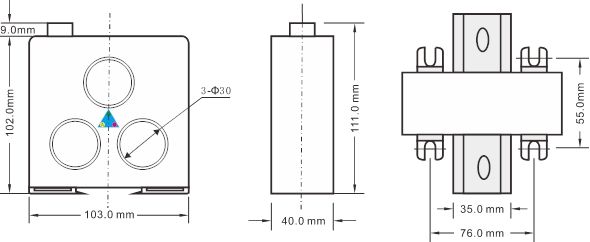

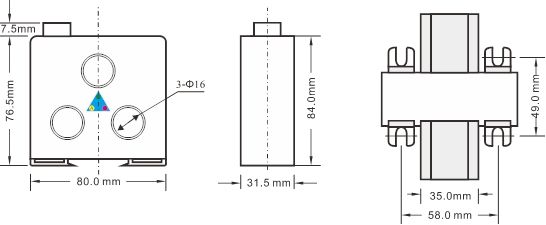

●主产品采用模块化设计，主体、专用电流互感器分体安装，产品体积小，结构紧凑，安装方便，在各种抽屉柜中可直接安装使用。

●国际通用输入电源模块，兼容85-265V 交流或直流工作电源，降低了对工作电源的要求。

●产品在防震、抗干扰方面进行了精心设计和严格的电磁兼容性测试，以确保装置安全运行和防误动。

●现场显示电动机运行状态，保存8次电动机故障跳闸记录

●具有一路保护输出，2路自定义继电器输出，一路4~20mA电流输出和RS485接口

●三相电流不平衡、断相、过压、欠压等功能用户可取可舍

●采用E2PROM存储技术，实现参数电设定，掉电后设定参数仍保存下来，勿须再设定

●采用RS485通信总线，可广泛用于各种监控系统作为带有电机保护及控制的智能化监控单元

●一机多用，可取代电流表、电压表、热继电器、电流互感器、时间继电器和漏电继电器等

● “tE时间保护”符合有关增安型防爆电动机过载保护的国家标准（GB3836.3-2000）

3.主要功能

●保护功能：过流、堵转、断相、三相电流不平衡、过压、欠压、短路、漏电（选配）等故障保护

●测量功能：三相电流、三相电压的测量和显示

●通用功能：增安型电动机保护、三相异步电动机保护、馈线保护，三种保护装置通用

●通信功能：通过本保护器的RS485接口与上层系统通信。总线接口支持参数设置、控制及监测等功能，支持Modbus通信协议。一般采用RS485总线接口进行物理连接，通常上位机或PLC设备作为主站，本保护器作为子站。

●电流输出：4～20mA电流输出，20mA对应的电流值可设。

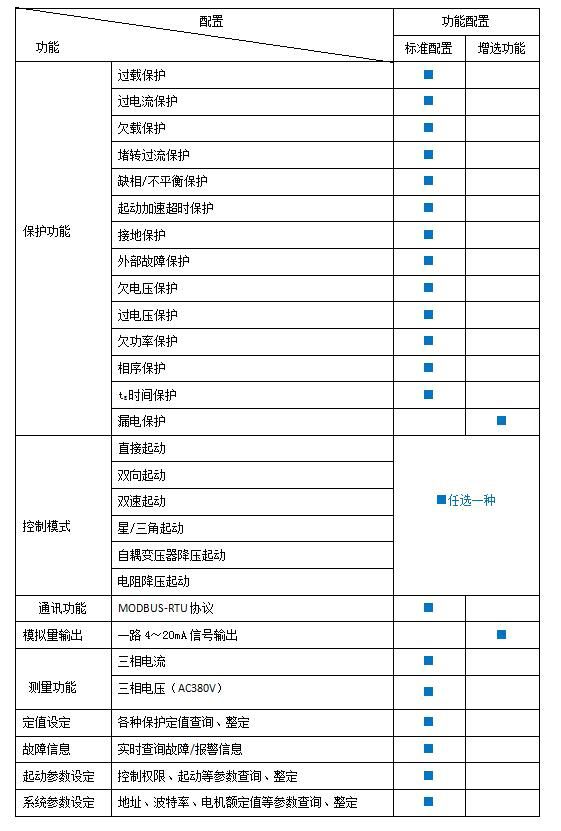

4、功能详表
