DYP-710MRE中文液晶增强型电动机保护控制器
1、概述
DYP-710MRE中文液晶增强型电动机保护控制器，是按IEC 国际标准开发的智能化、网络化、数字化低压电动机保护测控装置；其改变了传统的电动机保护与控制模式，取代了热继电器，电流互感器，中间继电器，变送器等常规电器元件，在全面实现保护、测量、控制一体化的同时，将先进的网络通讯技术和分布式智能技术溶入MCC 控制中心中；从而为工业生产过程控制提供了科学有效的现场级保护、测控单元。具有过负载、电流不平衡、接地/漏电、欠电流、堵转、欠压、过压、欠功率、起动加速超时等多种数字式保护功能，满直接起动，双向起动、星/三角起动等起动方式；丰富的记录功能，可记录多次故障发生时参数瞬时值，指导故障分析；保护功能配置灵活，方便用户兼顾安全生产和连续生产的平衡；
保护控制模块与显示操作单元采用分体安装结构，安装/维护极为灵活；实现电动机回路的三相电流、接地电流等多种电参数的测量；可与RTU、PLC 及多种微机工控组态软件（iFIX、WinCC、Intouch、组态王、MCGS）实现网络通讯，构成分布式综合电力监控系统。
2、功能概述

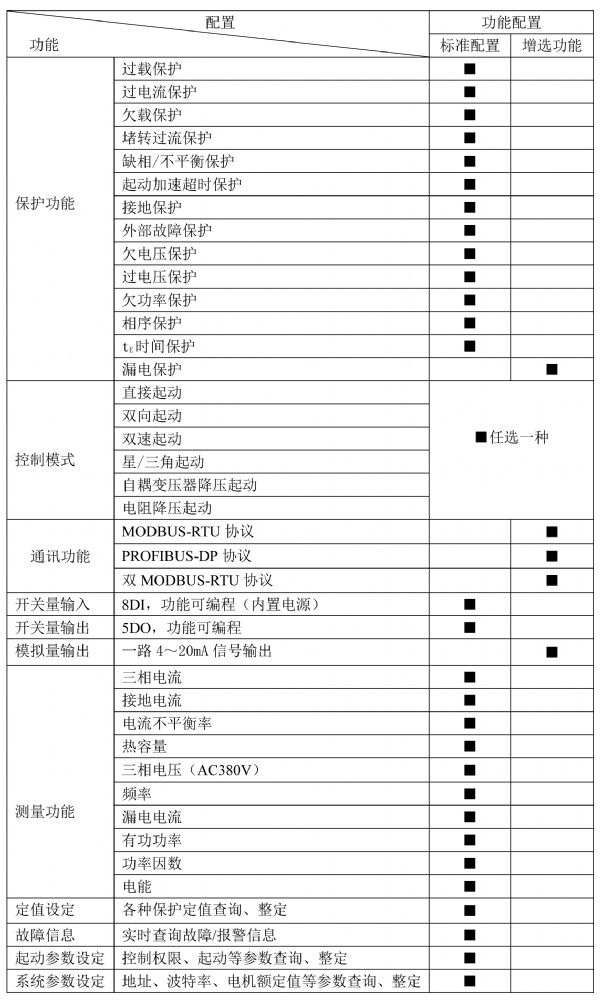

注：在不选配显示模块的情况下，DI/DO 状态、测量功能、定值设定、故障信息、管理信息、起动参数、系统参数的查询或设定可以通过RS-485 串行通讯接口由计算机来进行。
3、性能概述
额定工作电源：85～265V AC / 100～280V DC
额定电压：AC380V/660V， 50HZ

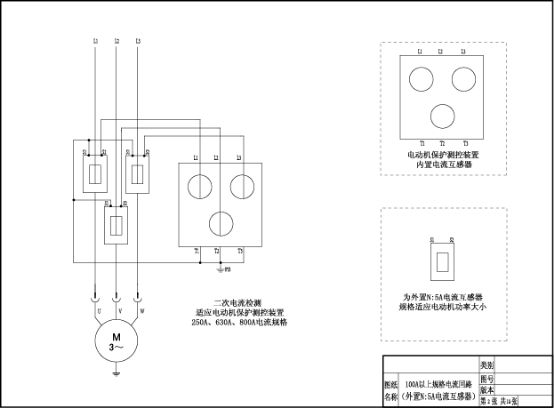

额定电流： 2A，6.3A，25A，63A,100A自带电流互感器
250A，630A，800A采用外置电流互感器
输出节点额定容量：阻性AC250V/6A； DC30V/6A
感性AC250V/2A； DC30V/2A
开关量输入：内部24V电源，光藕隔离
4、工作环境
周围环境温度不高于60℃，不低于－25℃；
污染等级2级；
安装类别Ⅲ
5、产品构成
该测控装置由本体和显示模块、漏电互感器、外部电流互感器、T9串口通讯电缆等可选附件组成。
本体：
附件：

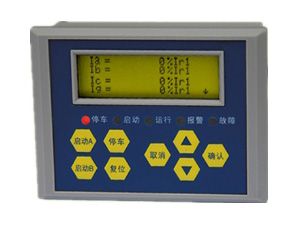

附1、显示模块：中文液晶人机界面，可用于实现测量参数显示、定值查询设定、故障报警信息查询、管理信息查询、控制命令输入。
附2、T9串口通讯电缆：用于装置本体和显示模块之间的通讯连接。
6、端子

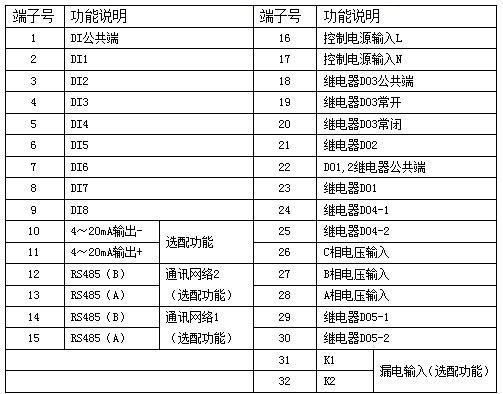

端子定义：
7、外形及安装尺寸

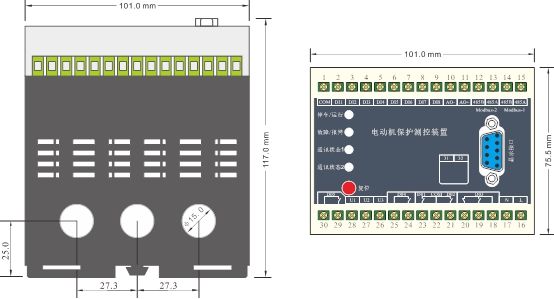

7.1测控装置的外形尺寸
本体有两种安装方式：
标准35mm导轨安装或两只M4螺钉固定

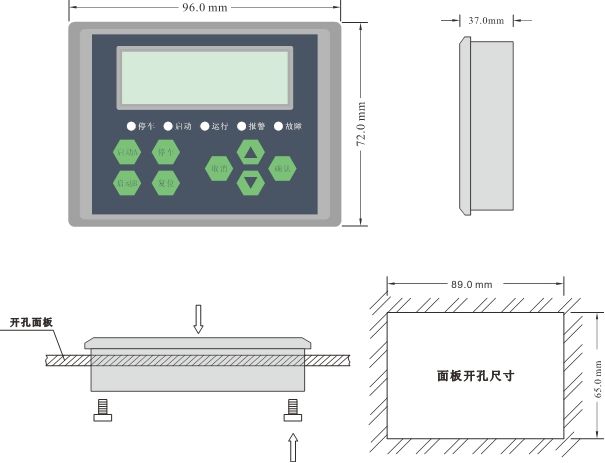

7.2显示模块的外形尺寸

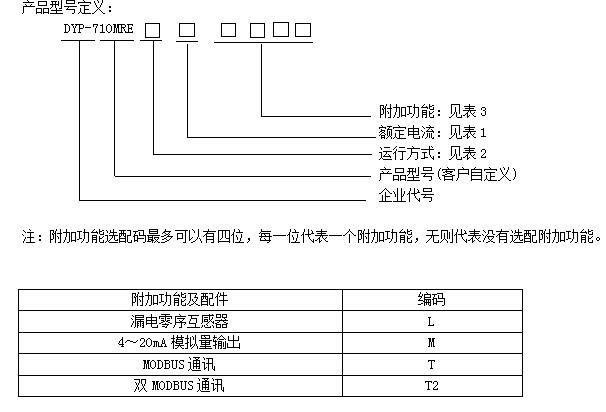

8、产品型号
9、典型接线图
9.1典型接线图
直接启动方式

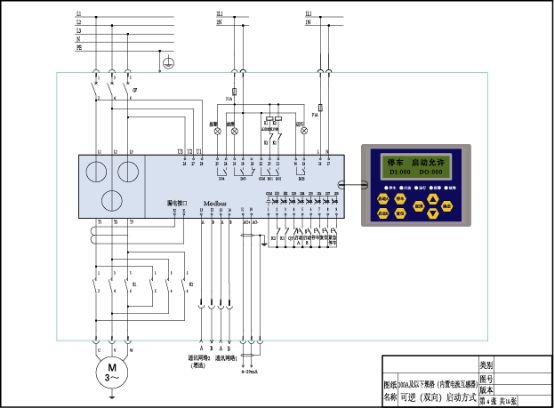

可逆（双向）启动方式

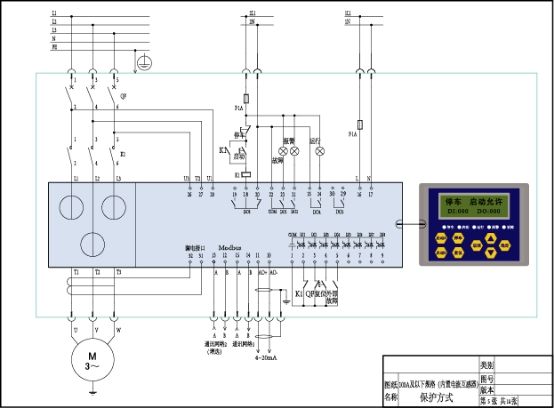

保护模式
双速启动方式

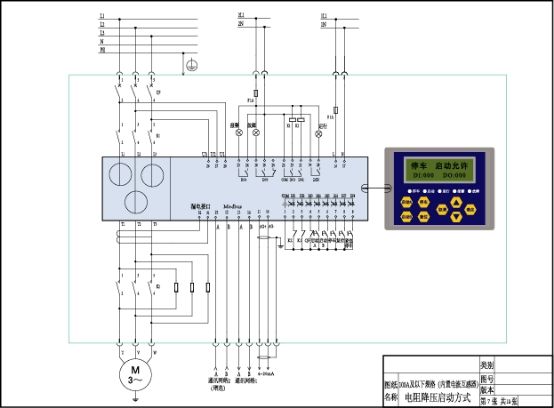

电阻降压启动方式

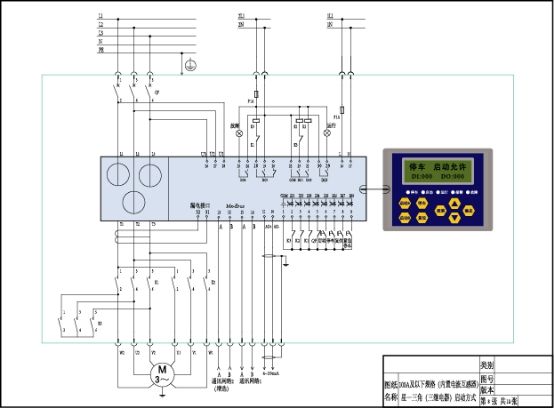

星-三角（三继电器）启动方式
星-三角（两继电器）启动方式

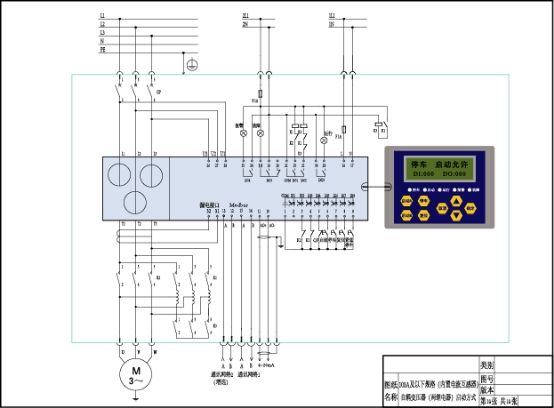

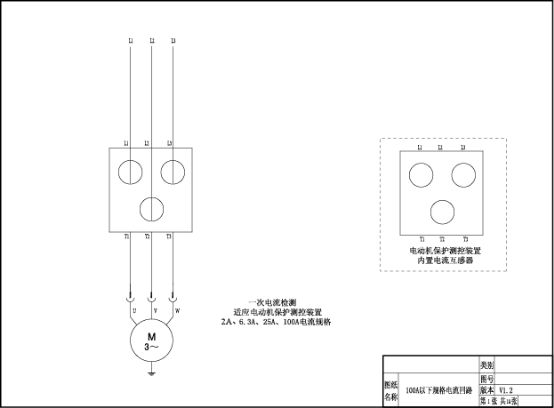

自耦变压器（两继电器）启动方式
