DYP-700系列网络电力仪表
作者：上海顿研电器有限公司 发布时间：2016-4-8 本文被阅读 716 次
1、 概述

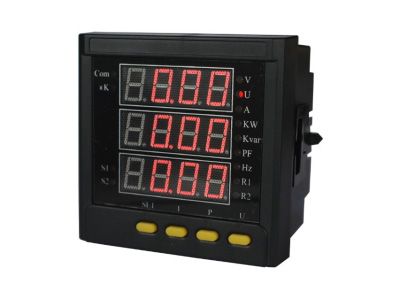

DYP-700AV系列网络电力仪表是一种简单可靠的测控装置，具有数据采集和控制功能。可广泛应用于电力系统、智能楼宇、监控系统、低压配电等自动化领域。
DYP-700AV系列网络电力仪表适用于低压和高压系统。
提供全方位的测量功能，如相电压、线电压、电流、有功功率、无功功率、功率因数、频率、有功电度、无功电度等电参数，可以充分满足低压或者高压三相电力网络中电气监控的要求。还具有很强的扩展功能，如监视开关状态的两路开关量输入、两路脉冲输出、控制开关动作的两路继电器报警输出、两路4-20mA模拟量变送输出，以及通过RS485/MODBUS通讯，对仪表进行组网管理。用户可以方便的通过对继电器输出或者模拟量输出进行编程，实现自动控制。

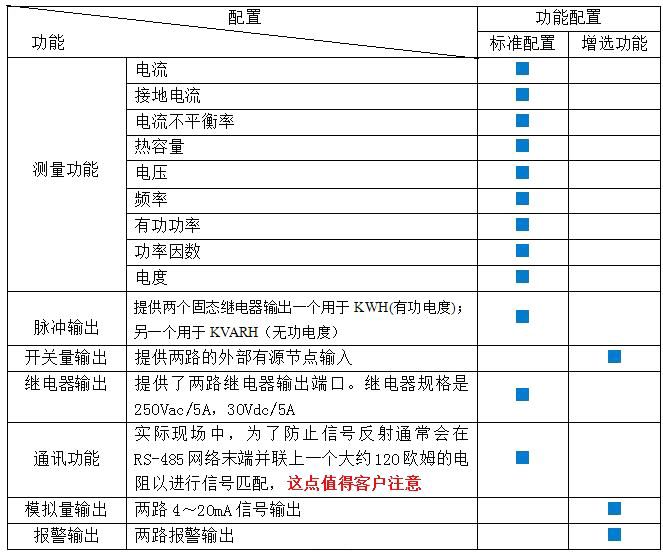

2、产品功能

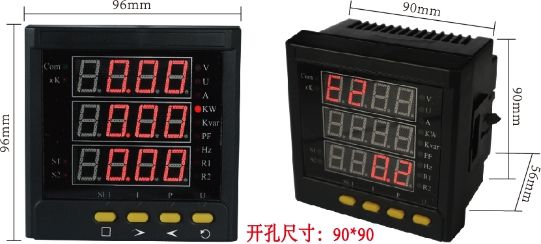

3、安装尺寸
外形和安装开孔尺寸

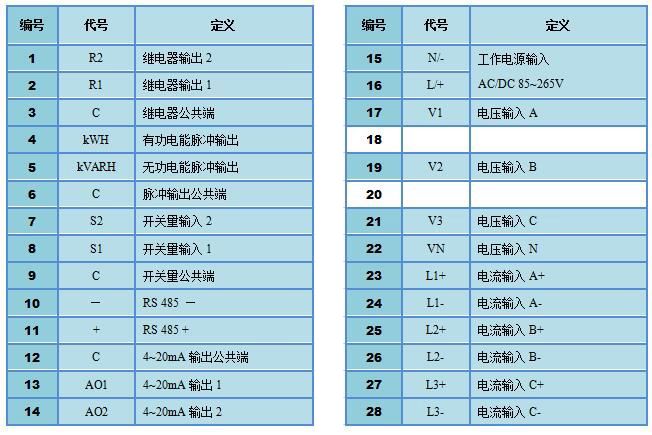

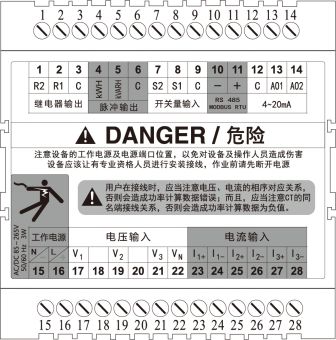

4、端子定义
5、典型接线图
注意：
用户在接线时，应当注意电压、电流的相序对应关系，否则会造成功率计算数据错误；而且，应当注意CT的同名端接线关系，否则会造成功率计算数据为负值。
支持多种测量接线模式，以下分别用图示的方法进行说明。

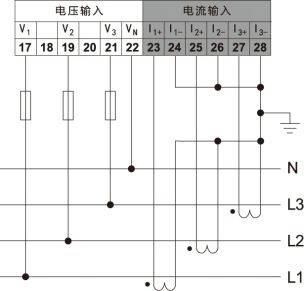

测量电压小于300V（相）/520V（线），三相四线系统，无PT，3CT

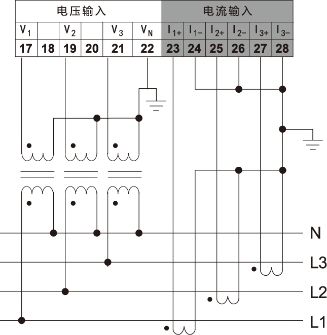

测量电压大于300V（相）/520V（线），三相四线系统，3PT，3CT

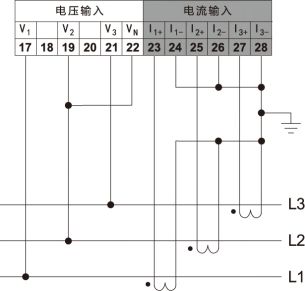

测量电压小于300V（相）/520V（线），三相三线系统，无PT，3CT

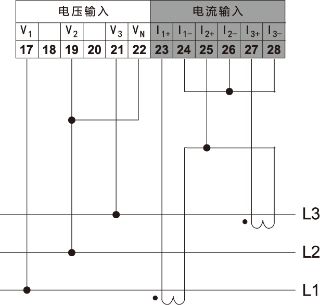

测量电压小于300V（相）/520V（线），三相三线系统，无PT，2CT

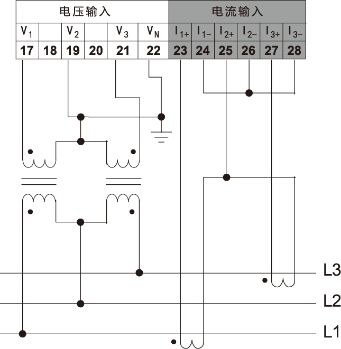

测量电压大于300V（相）/520V（线），三相三线系统，2PT，3CT

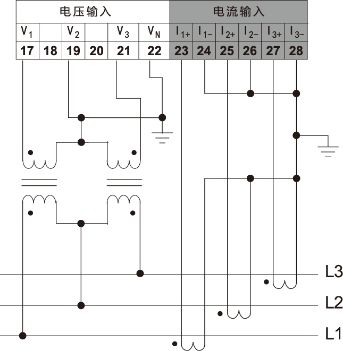

测量电压大于300V（相）/520V（线），三相三线系统，2PT，2CT
