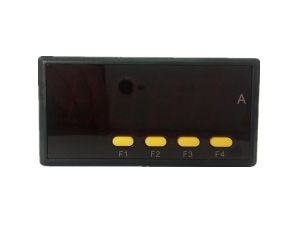

DYP-701系列单相电力仪表
作者：上海顿研电器有限公司 发布时间：2016-4-8 本文被阅读 644 次
1、概述
DYP-701单相电力仪表适用于电力电网、自动化系统中对单相电压、电流、频率的电参数测量和显示，采用LED方式显示。本产品长期运行稳定性好，测量精度高，抗干扰能力强等优点；仪表CT变比可通过仪表面板上按键设置；使用非常灵活方便；数字校零、数字校调，精度高，性价比极高。产品符合DLT721-2000、IEC6100-4相关EMC Level3级标准。

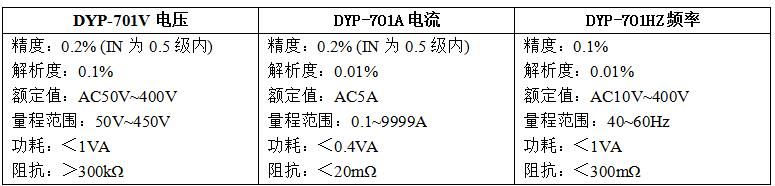

2、技术指标

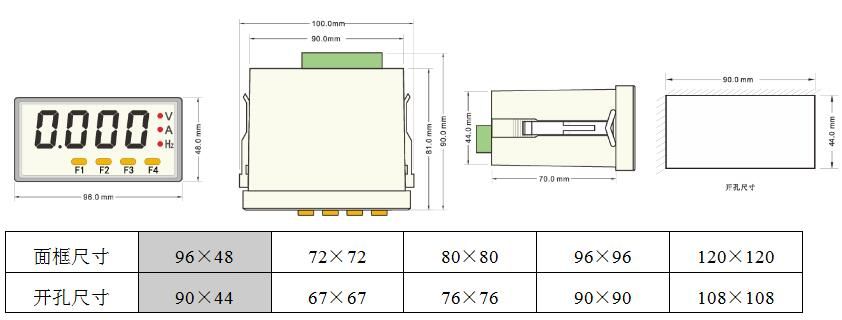

3、外形尺寸
4、编程操作
菜单结构：
操作实例：设仪表信号输入为300/5A，CT=60（假设仪表初始输入为5A，CT=1）
<1、初始界面（图1）下长按F3键2~3秒进入CT变比设置（图2）；
<2、轻按F3键一次，数码管的最后一位数闪烁，代表该数被选中，处于可编辑状态（图3）
<3、连续按数据键F1直至数字调整到0（图4）
<4、按移位键F3将光标移到前一位数（图5）
<5、连续按数据键F1直至数字调整到6（图6）
<6、长按SET键2~3秒保存数据修改返回到图2CT变比界面，到此已经将初始CT=1修改成CT=60，
<7、按F2键退出设置菜单返回初始状态图1
注：选用组合表需按F1键来切换循环显示V、A、Hz

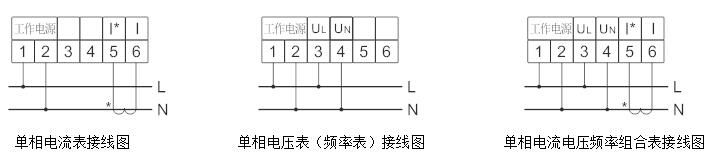

5、接线示意图
