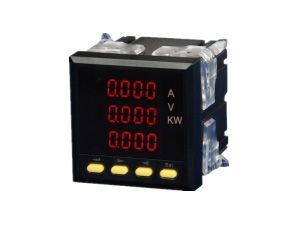

DYP-703系列三相电力仪表
作者：上海顿研电器有限公司 发布时间：2016-4-8 本文被阅读 641 次
1、概述
DYP-703系列三相电力仪表适用于电力电网、自动化系统中对单相电流、电压的电参数测量和显示，采用LED方式显示。本产品长期运行稳定性好，测量精度高，抗干扰能力强等优点；仪表CT变比、PT变比可通过仪表面板上按键设置；使用非常灵活方便；数字校零、数字校调，精度高，性价比极高。产品符合DLT721-2000、IEC6100-4相关EMC Level3级标准。

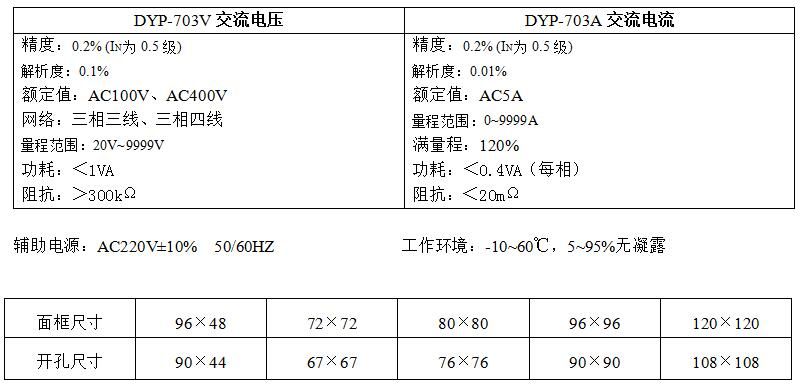

2、技术指标
3、外形尺寸及面板说明
1：单位符号区
2：高亮LED数据显示区
3：显示数据时作为小数点；设置菜单里作为光标使用（代表该位数 字处于选中状态）
4：按键区
F1返回键：进入设置菜单后，按此键将返回初始界面
F2数据键：编辑数据时，每按键一次，数值增加1
F3移位键：编辑数据位时，每按键一次，光标位向左移动一位
F4多功能键:空闲状态按此键2~3秒即可进入设置菜单；数据编辑状态， 按此键可选中或取消光标
4、编程操作
操作实例：设仪表信号输入为300/5A，CT=60（假设仪表初始输入为5A，CT=1）注：三相电压表修改PT变比同此方法。

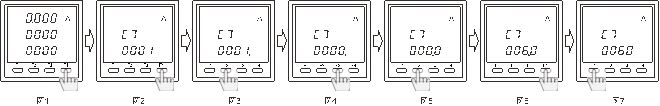

(1)、初始状态（图1）下长按F4键2~3秒进入CT变比设置（图2）；
(2)、轻按F4键一次，最下排数码管的最后一位小数点（此时作为光标）被点亮，代表最后一位数被选中，处于可编辑状态（图3）
(3)、连续按数据键F2直至将数字调整到0（图4）
(4)、按移位键F3将光标向前移动一位（图5）
(5)、连续按数据键F2直至将数字调整到6（图6）
(6)、按F4键一次，光标被取消（图7），到此已经将初始CT=1修改成CT=60
(7)、按返回键F1退出设置菜单，返回到初始状态（图1）

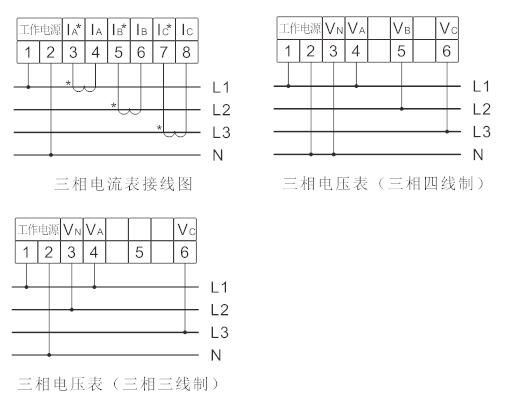

5、接线示意图
