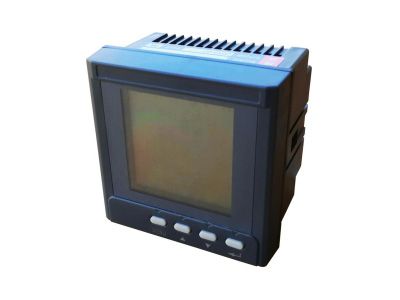

1、概述

DYP-720EH综合性电能质量分析仪系列产品采用模块化结构设计。可用于电力系统的监测与控制。仪表实时测量、分析： U、I、P、Q、COSΦ、F、kWh、kvarh 等电力参数。具有RS-485 通讯接口（MODBUS 通讯协议）、2路电能脉冲输出（有功电度、无功电度）、极值记录、SOE 事件记录等功能。仪表采用大屏幕白色高亮背光LCD 显示,可同时显示多个测量参数,方便实用且美观大方。同时产品通过扩展模块可实现谐波数据分析、4路遥信量输入、2路可编程的继电器输出、4路可编程的模拟量4-20mA输出、数据存储功能。 复费率功能可在任一时间段(最小间隔1分钟)进行电能计量,能实时读取总、尖、峰、平、谷的电能数据，在仪表上可实时显示查询总、尖、峰、平、谷的电度值。谐波数据可测量统计分析（2~31次）谐波。

DYP-720EH综合性电能质量分析仪的开发设计、生产、销售及售后服务，严格执行 ISO9001：2000 质量体系标准。

2、适用范围

适用范围：单相、三相三线、三相四线电力系统；

适用于高压、低压电力系统中的二次侧的测量，测量数据通讯传送。

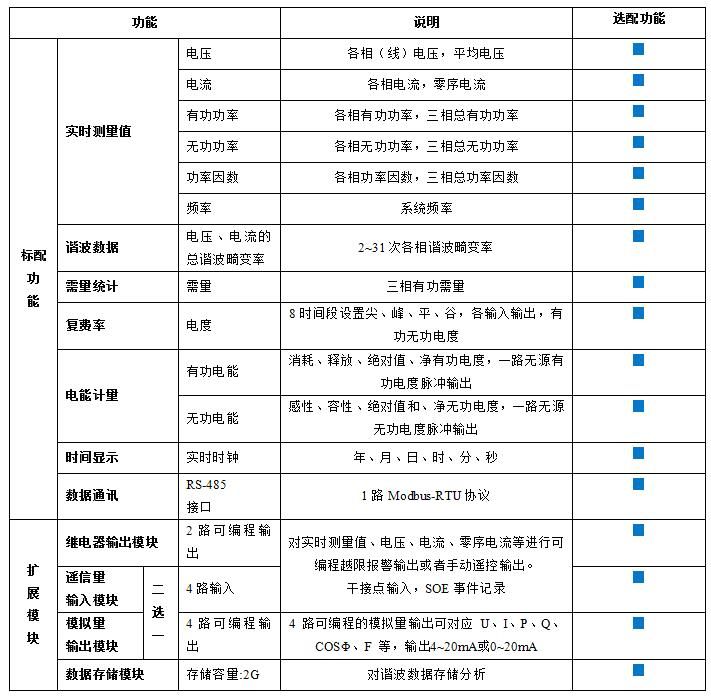

3、功能详表

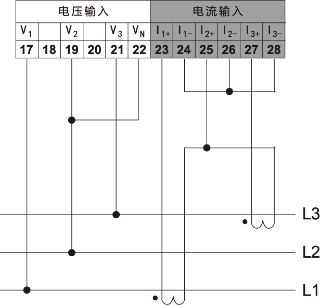

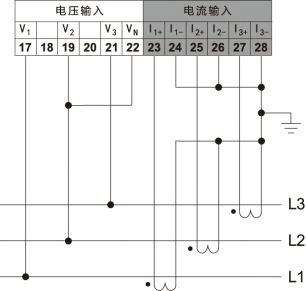

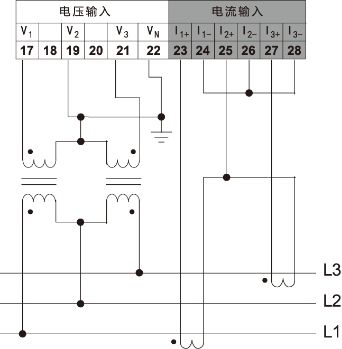

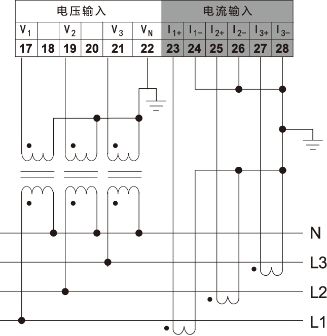

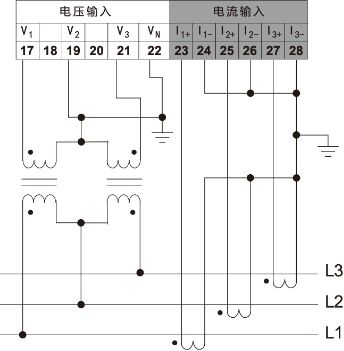

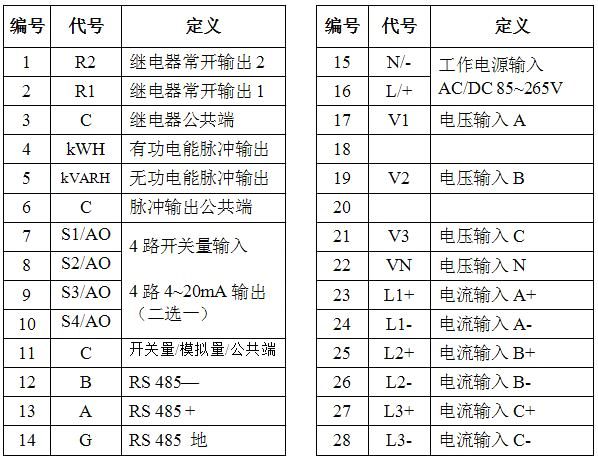

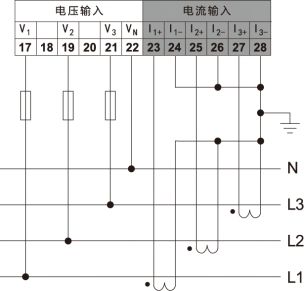

4、端子图

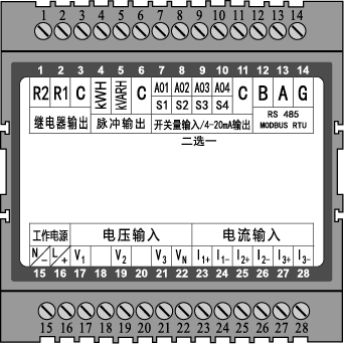

仪表后视图
