一、概述

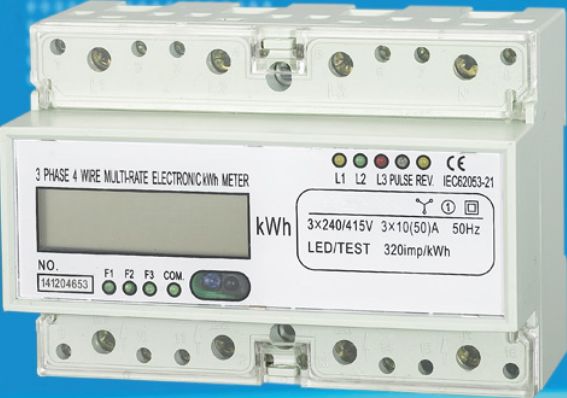

　　DYDT型新型三相四线有功电能表，其性能符合GB/T17215.321-2008(1级和2级静止式交流有功无功电能表）的相关技术要求，它能准确直接的测量50Hz或60Hz三相交流电网中负荷的有功电能的消耗，该表由8位LCD显示器显示有功无功电量。有远红外线和RS485通信模块。他具有以下特点：可靠性好，体积小，重量轻，外形美观，方便安装等。

二、功能及特点

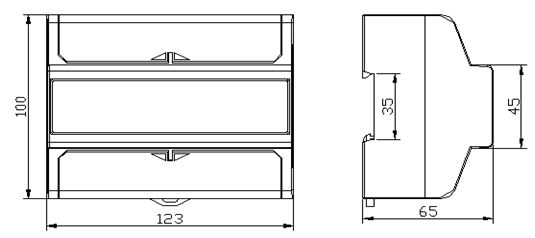

　　√DYDTS700SF系列电能表:35毫米标准导轨安装，符合DIN EN50022标准。

　　√DYDTS700SF系列电能表:10极模数(模数12.5毫米)，符合DIN43880标准。
　　√DYDTS700SF系列电能表:标准配置6+1位LCD显示器(999999.1千瓦时)显示。

　　√DYDTS700SF系列电能表:标准配置无源电能脉冲输出(有极性),方便和各种AMR系统连接,符合IEC62053-21和DIN 43864标准。

　　√DYDTS700SF系列电能表:可以测量有功无功，电流，电压，功率，频率等数据。

　　√DYDTS700SF系列电能表:可编程4 种费率，10个时段；外置时钟芯片具有日历、计时和周年自动切换功能.自动轮显当前总及各费率分时电能。

　　√DYDTS700SF系列电能表:可以选择远红外线数据通信端口和RS485数据通信端口,通信协议符合标准DL/T645-1997和MODBUS-RTU,也可以选择其他的通信协议。

　　√DYDTS700SF系列电能表:自动检测负荷电流的流动方向并指示。

　　√DYDTS700SF系列电能表:单一方向测量三相四线有功电能消耗。与负荷电流的流动方向无关。符合IEC62053-21标准。

　　√DYDTS700SF系列电能表:7个LED指示灯指示电源状态(A,B,C)，反向，有功电能脉冲信号(红色),无功电能脉冲信号(红色),和通讯。

　　√DYDTS700SF系列电能表:标准配置U型接线。
