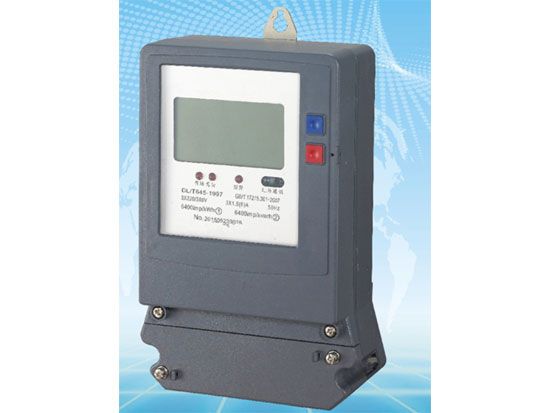

DYDSSX700/DYDTSX700型 三相电子式多功能电能表
作者：上海顿研电器有限公司 发布时间：2016-6-30 本文被阅读 1029 次
1 产品特点及用途
DYDTSX700/DYDSSX700型三相电子式多功能电能表是采用电能计量专用芯片，将有功、无功计量与成熟的多费率技术相结合设计而成，应用数字采样处理技术及SMT工艺，根据中国实际用电状况所设计、制造的具有先进水平的电能仪表。
本产品可计量正反向有功电能和无功电能，测量有功、无功及各费率的最大需量。具有4个费率、10个时段、4个时区、5个日时段表，可实现失压、失流、清需、编程等多种事件记录及负荷曲线记录，并具有电能脉冲输出、时钟信号输出等功能。
本产品可广泛用于电厂、变电站、各企事业单位的电能综合计量和管理，尤其适合于用电改造对用户提出的多费率、有无功计量的要求。
2 产品标准
其产品性能指标符合GB/T 17215.321-2008《1级和2级静止式交流有功电能表》、GB/T17215.323-2008《2级和3级静止式交流无功电度表》国家标准和DL/T 614-1997《多功能电能表》标准中的各项技术要求。通讯规约符合DL/T 645-1997《多功能电能表通信规约》和用户要求的特殊规约。

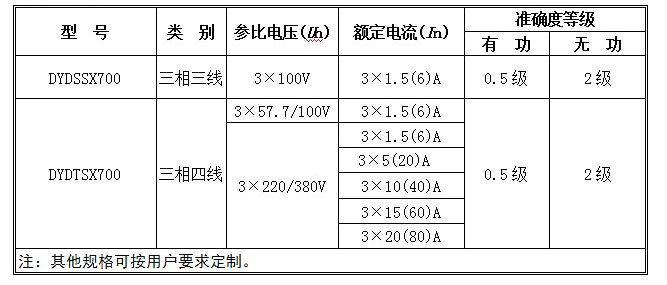

３ 规格型号

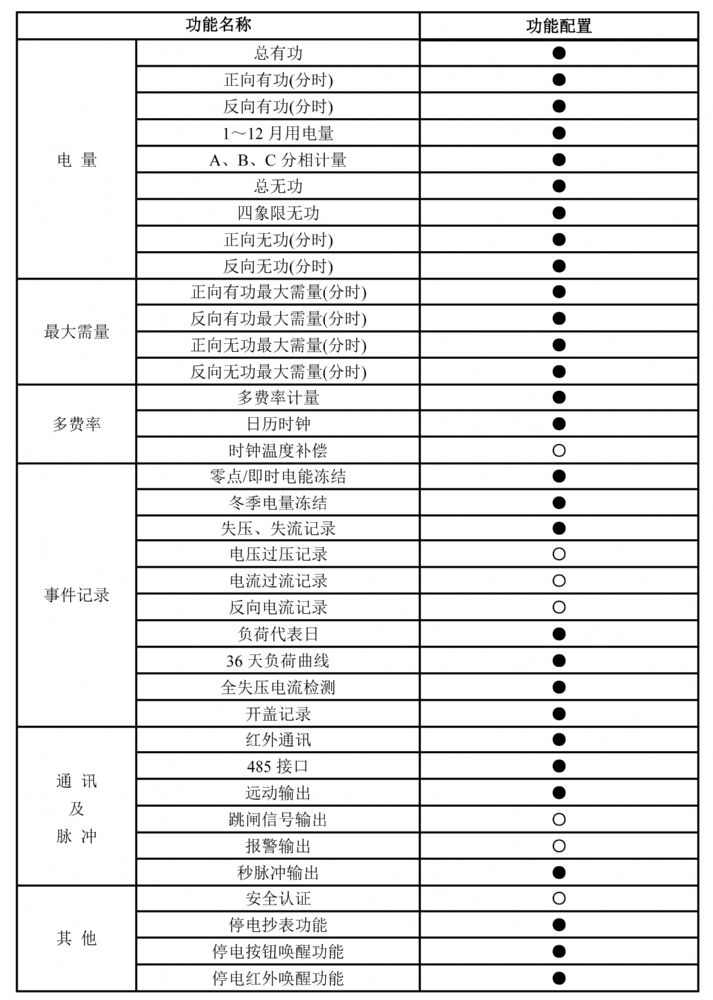

4 系列产品功能列表
DYDTSX700/DYDSSX700型三相电子式多功能电能表可按用户不同需求配置不同的功能(见下表)，例如可作为有无功组合表、有功复费率、简易多功能、多功能等使用。
具体通过不同的硬件配置和产品版本号来实现。
(●代表：具有此项功能；○代表：可选功能)
5 安装和接线
电能表在出厂前经检验合格后加铅封。在安装使用前，应检查铅封是否完好，铅封完好即可安装使用，对无铅封或贮存期过久的电能表，应重新检验合格后，方可安装使用。

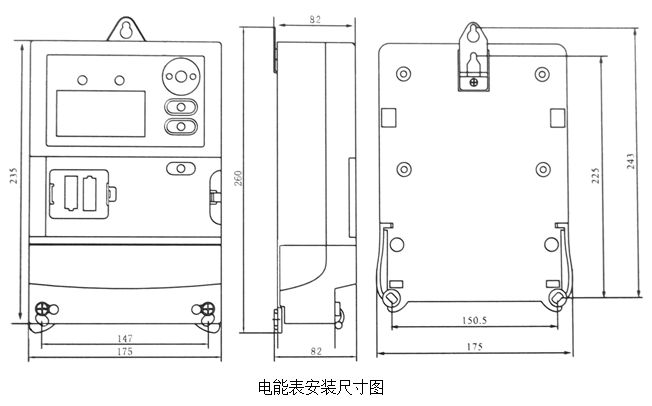

电能表安装在室内通风干燥的地方，用三个螺钉固定，按图3所示的安装尺寸在底板上先钻好孔，底座应固定在坚固、耐火、不易震动的物体上，确保安装使用安全、可靠，在有污秽或可能损坏电能表的场所，电能表应用电表箱保护。
